СОР № 1 Биология 10ОГН класс Биомедицина и биоинформатика

Биомедицина и биоинформатика

Задание:

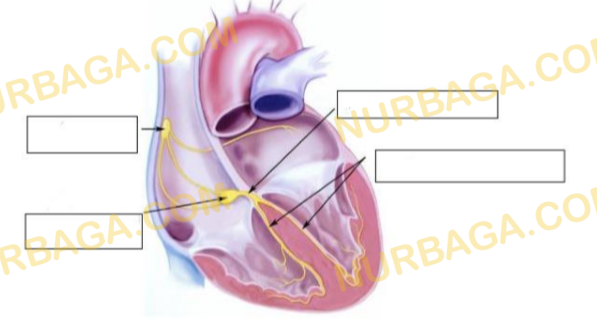

1. Рассмотрите рисунок и подпишите компоненты cердца, которые участвуют в его автоматии.

2. Отметьте на электрокардиограмме, процессы, обозначенные на рисунке 1.2.

Решение:

• .1.

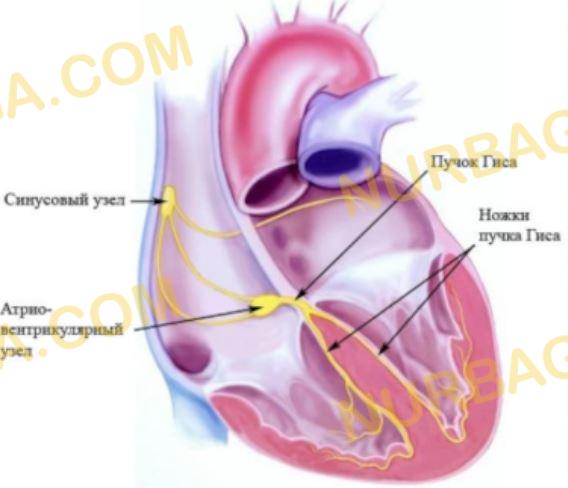

2. В норме электрические импульсы автоматически генерируются в небольшой группе клеток, расположенных в предсердиях и называемых синоатриальным узлом (SA node) . Поэтому нормальный ритм сердца называется синусовым. Когда электрический импульс, возникая в синусовом узле, проходит по предсердиям на электрокардиограмме появляется зубец P. Дальше импульс через атриовентрикулярный (АВ, AV node) узел распространяется на желудочки по пучку Гиса. Клетки АВ-узла обладают более медленной скоростью проведения и поэтому между зубцом P и комплексом, отражающим возбуждение желудочков, имеется промежуток. Расстояние от начала зубца Р до начала зубца Q называется интервал PQ. Он отражает проведение между предсердиями и желудочками и в норме составляет 0,12-0,20 сек. Потом электрический импульс распространяется по проводящей системе сердца, состоящей из правой и левой ножек пучка Гиса (bundle of His) и волокон Пуркинье (Purkinje fibers), на ткани правого и левого желудочка. На ЭКГ это отражается несколькими отрицательными и положительными зубцами, которые называются комплексом QRS. В норме длительность его составляет до 0, 09 сек. Далее кривая вновь становится ровной, или как говорят врачи, находится на изолинии. Затем в сердце происходит процесс восстановления исходной электрической активности, называемый реполяризацией, что находит отражение на ЭКГ в виде зубца T и иногда следующего за ним небольшого зубца U. Расстояние от начала зубца Q до конца зубца Т называется интервалом QT. Он отражает так называемую электрическую систолу желудочков. По нему врач может судить о продолжительности фазы возбуждения, сокращения и реполяризации желудочков.
